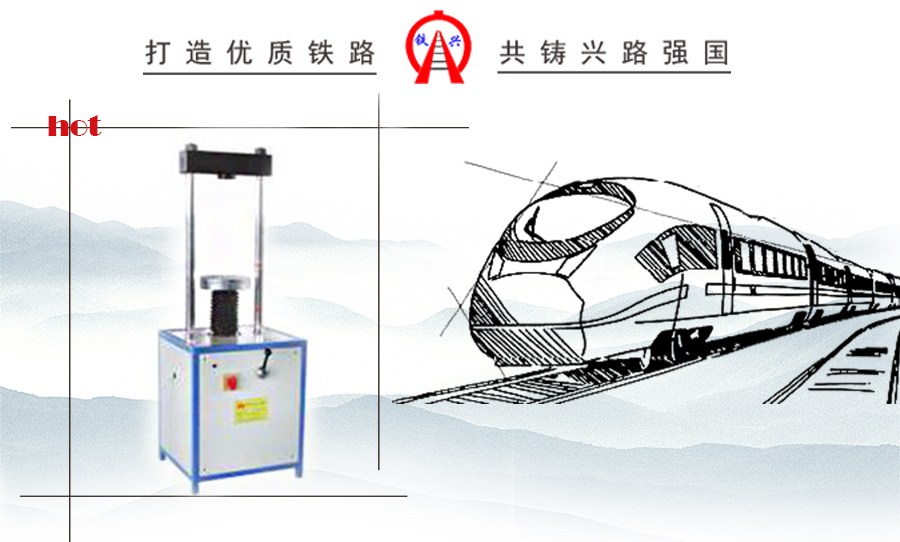

路面材料強度試驗儀主機(雙速)是在原路面材料強度試驗儀單速主機的基礎上改進設計的，本路面材料強度試驗儀為一種多功能路基路度(劈裂試驗)承載比試驗(包括浸水膨脹量測定)，還可用于測定瀝青混合料的熱穩性和抗塑性流動的性能——穩定度和流值(馬歇爾試驗)以及其它多種需要施加垂直載荷的試驗。

 主要規格參數

 ⑴儀器額定載荷：100KN

 ⑵絲杠盤移動距離：125

 ⑶電動機規格：380V 750W 1400轉/分

 ⑷儀器機動速度：A快速 50毫米/分 B慢速 1毫米/分

 ⑸儀器手動速度：1/6毫米/圈

 結構

 本路面材料強度試驗儀為四柱框架式結構：它是由底座、變速箱、立柱、電機、電器開關等組成。

 電動機(380V 750W 1400轉/分)由皮帶將動力傳給變速箱。變速箱通過一整套變速機構和選擇機構可使絲杠盤獲得兩種機動升降速度，以滿足馬歇爾試驗和承載比試驗的要求。絲杠盤的大升降距離為125毫米。另外，為滿足試驗的其它要求，路面材料強度試驗儀還配備了手動控制絲杠盤升降移動機構，支架上裝有一固定螺釘，可將適當?shù)臏y(cè)力環固定在支架上，供試驗使用。

 電器開關可控制電機的正轉、反轉和停止。

 操作與使用

 本試驗儀器應按下列方式進行操作：

 機箱前面有一個機構選擇手柄：手柄有三個選擇位置(以手柄上三條刻線與平面對正為準)將選擇手柄置于快位置，開動電機，絲杠盤可獲得50毫米/分的升降速度;適宜于做瀝青混凝土的馬歇爾試驗。將選擇手柄置于慢位置，開動電機，絲杠盤可獲得1毫米/分的升降速度，適宜于做承載比等需要按此速度進行的試驗。將選擇手柄置于中間位置即使可進行手動升降進給：具體方法是：選擇手柄置于中間位置后，用搖把搖動箱體側面的方頭手柄，可獲得1/6毫米圈的速度，可用于其它需要施加垂直載荷的試驗。如在快(或慢)選擇手柄過程中，快(或慢)不到應有位置時，可適當搖動方頭手柄，即可使選擇手柄快(或慢)到適當位置。開始進行試驗時，先將適當?shù)臏y(cè)力環用緊固螺栓固定在支架上，在將適當?shù)母郊?壓頭)固定于測力環上。將試件置于絲杠盤上，然后進行試驗，試驗所施加的載荷量，可以從測力環的百分表上讀出。

 注意：絲杠盤的升降距離應保持在125毫米內。

 維修與保養

 試驗儀應當經常擦拭，保持儀器的整潔。

 絲杠盤的螺紋部分，每班應灌注適量機械油一次以保持其結合部位的潤滑。
