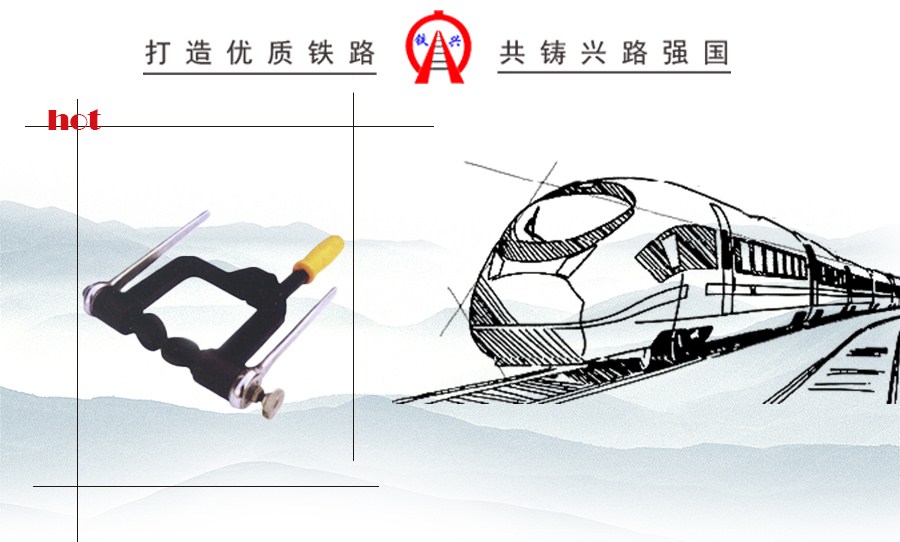

DJQ—Ⅱ型雙邊倒角器，是消除鋼軌鉆孔后尖角處應力集中的專用工具。具有雙面倒角、結構緊湊、操作簡便、體小重輕、攜帶方便等特點。是鋼軌鉆孔作業中不可缺少的必備工具。

 主要技術參數

 1、倒角直徑： φ32

 2、倒角切削扭矩： Tmax=10N·m

 3、手搬桿搬動力： Fmax=55N(L=180)

 4、工作效率： 一組倒角/10秒

 5、整機質量： 2Kg

 工作原理

 原理：DJQ-Ⅱ型雙邊倒角器往復搬動棘輪扳手，使刀架轉動，從而帶動圓形角刀間歇轉動，以進行主切削運動;而軸向進給切削，主要是靠調整釘和彈簧產生的軸向力，推動圓形角刀軸向進給;機具的卡緊主要是靠推動壓把帶動鎖緊板，使支承架1和支承架2固定，通過調整“調整釘螺母”，使兩圓形刀體的圓弧伸入孔內表面，并卡在軌腹壁上。

 使用方法

 1、首先拉動壓把，將兩側刀體圓弧部份貼進孔兩側，再推動壓把，帶動鎖緊板固定支承架1和支承架2，使兩圓形刀體的圓弧伸入孔內表面，并卡在軌腹壁上。

 2、卡緊后，開始往復擺動棘輪扳手，便可進行倒角切削，約10秒鐘可倒完。

 3、倒角完畢，再將壓把拉回，將支承架1松開抬起即可將機具卸下鋼軌。

 4、軸向進給壓力的大小，可適當?shù)赝ㄟ^(guò)旋動調整釘螺母進行調整。
