產品名稱：YZG-800型液壓直軌器

　　直軌力：800KN

　　整機質量：80kg

　　適用范圍：線路上的鋼軌水平方向進行調直(或彎曲)

　　TEL：0537-2255800 / 400-691-2018

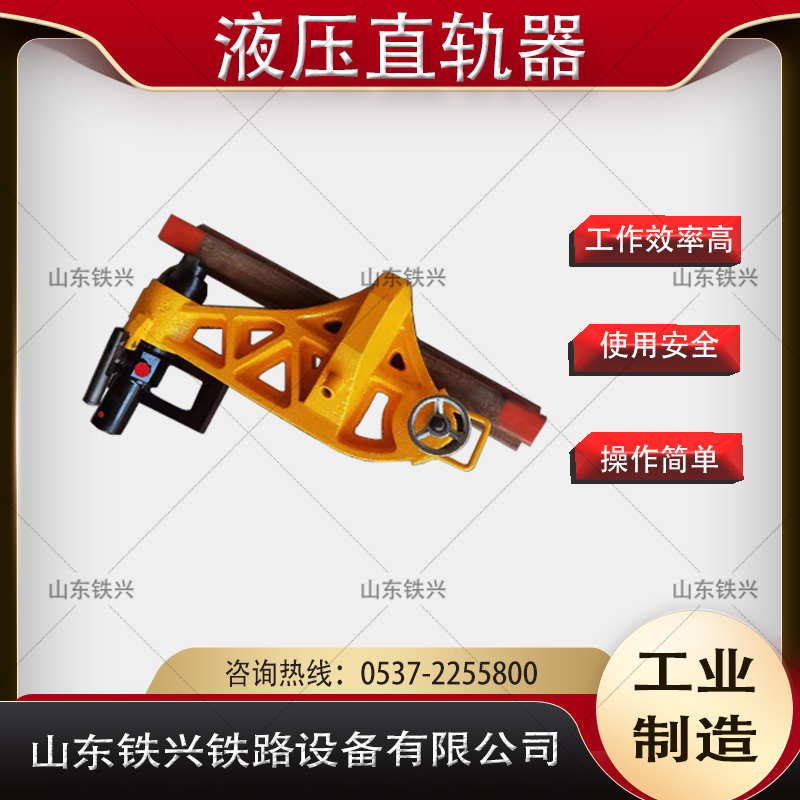

 YZG-800型液壓直軌器是一種對線路上的鋼軌水平方向進行調直(或彎曲)的手動液壓專用工具。本機具具有操作簡單，性能可靠，調直(或彎曲)鋼軌效果理想，應用范圍廣等優點。特別是對于43kg/m、50kg/m、60kg/m三種重軌，應用起來尤為方便。是養路機械化必不可少的一種新型手動液壓機具。

 技術性能

 構造及工作原理

 YZG-800型液壓直軌器是由油缸總成組成的。油缸總成由油缸、活塞、密封圈、頂頭、安全閥、回油閥及備用回油閥組成。安全閥出廠前已調整好，用戶不得隨意調動?；赜烷y是通過回油閥螺桿頂緊、松開鋼球來達到完成回油閥的閉塞與開啟作用的。備用回油閥是在回油閥失靈后應急時使用，平時操作不可使用。鋼軌的調直(或彎曲)是根據杠桿原理來實現的。

 使用方法

 YZG-800型液壓直軌器工作時，在彎曲部位直軌力800KN，工作活塞行程70mm，在正線上一次調直(或彎曲)作業即可達到設計要求，在非正線的困難地段，如果一次不能完全調直(或彎曲)鋼軌，可松開回油閥，待工作活塞自動復位后，可使機具水平移動一個位置，然后重新鎖緊可繼續調直(或彎曲)，如果鋼軌彎曲較大可采取分段作業方法，以達調直(或彎曲)鋼軌的目的。為了使YZG-800型直軌器更好地發揮其效能，使用者必須注意以下事項：

 1.使用溫度：在20℃以上彎軌為宜，低不低于15℃。

 2.用前檢查：

 a.油箱內油面高度是否達到油箱容積的2/3;

 b.壓油連接套間隙調整裝置是否轉動靈活可靠;

 c.回油閥及備用回油閥作用是否可靠;

 d.各連接緊固部位是否松動和漏油;

 3.操作步驟：

 a.將鋼軌欲彎部位兩側砼木扣件松開;

 b.將機具架放置在鋼軌需要調直(或彎曲)方向的對側;

 c.將間隙調整裝置手柄擺到與鋼軌平行的位置;(左右擺動均可)

 d.將機身架勾頭勾在需要直軌部位，頂頭頂在軌頭上，利用偏心輪調整間隙，使偏心輪大面接觸軌頭側面;

 e.將扳桿插入壓油連接套，擰緊回油閥，擺動扳桿，活塞即可伸出，從而達到調直(或彎曲)鋼軌的目的;

 f.工作完畢后，松開回油閥，活塞即可自動復位，然后將間隙調整裝置手柄再擺在與鋼軌平行位置同時調整墊板自由落下，即可將機身拿下軌道進行下一個循環作業。

 備注：1.在作業時，如果軌枕有妨礙，需將方枕器移動枕木位置;

　　   2.彎軌時，為了保證安全，其它人員須站在操作者的左側。

 機具的保養

 合理的使用與保養對保證機具的正常工作和延長其使用壽命具有重大意義。工作者應認真閱讀本說明書，以了解各部機構和作用對機具的保養與使用是十分有利的。在使用中應注意如下事項：

 1.工作油液的選擇，應根據使用地區的氣候條件來確定，油的粘度可取4-6oF50，根據我國氣候在南方夏季選40號機油，春秋季選30號機油，在北方應選用粘度略低為宜。

 2.加入的機油應經過過濾，機油應保持干凈，不得有污物、水份混入，一般應在三個月更換一次，如發現油箱油量過少時隨時補充。

 3.工作油液太臟時需要清洗油箱或整個液壓系統，清洗時應注意不用棉紗擦拭油箱及液壓件配合面。
